Cấu tạo của van cổng và nguyên lý hoạt động của van cổng.

Chị Hồng Anh 14/05/2020
cau-tao-cua-van-cong-va-nguyen-ly-hoat-dong-cua-van-cong

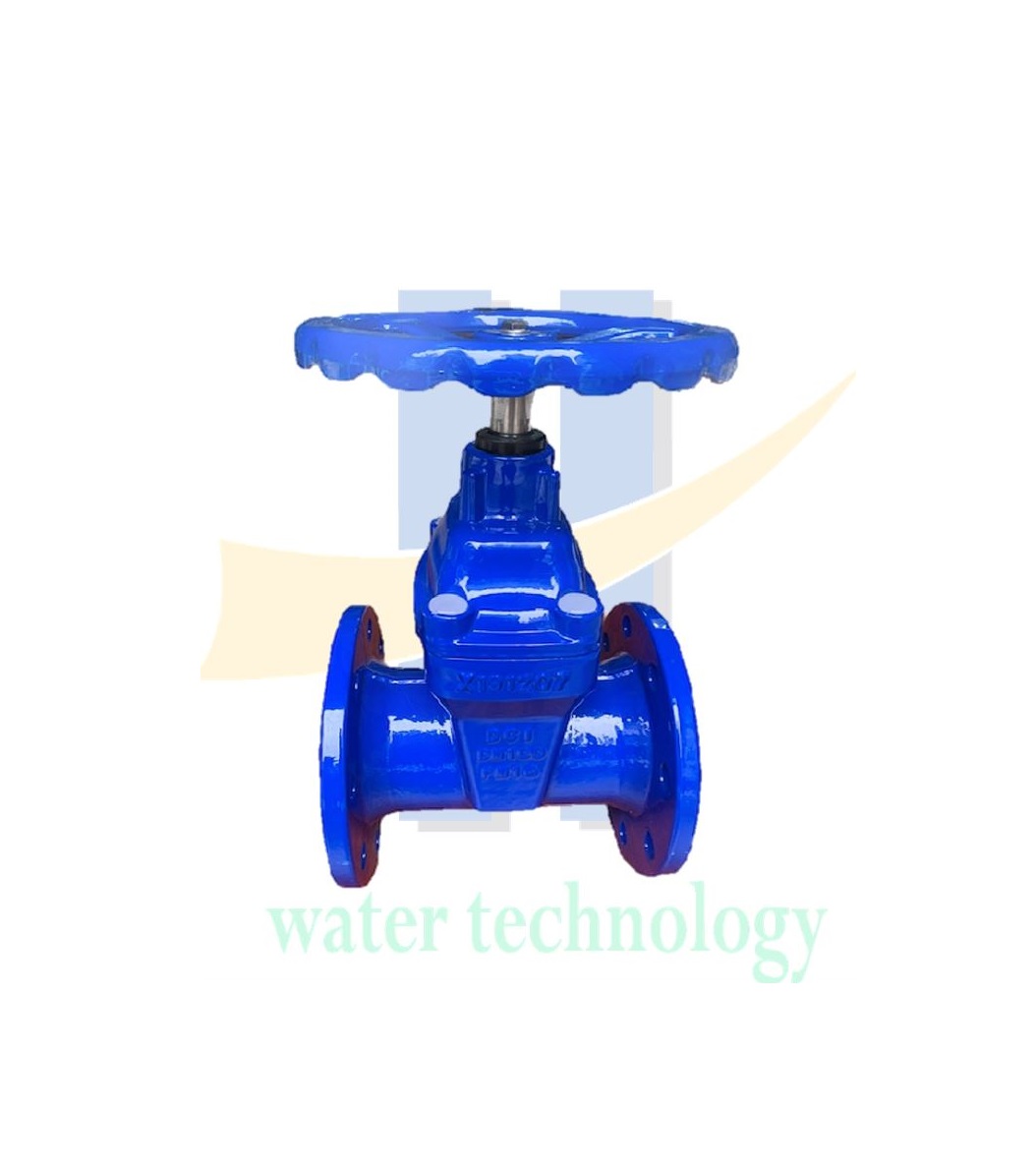

Cấu tạo của van cổng
Các van cổng thông thường được kích hoạt bằng một thân có ren nối liền với bộ truyền động (ví dụ: tay quay hoặc động cơ) với cổng. Chúng được đặc trưng là có một trục tăng hoặc không tăng, tùy thuộc vào đầu nào của trục được xâu chuỗi. Trục được cố định vào cổng và tăng và hạ xuống với nhau khi van được vận hành, cung cấp một dấu hiệu trực quan về vị trí của van. Thiết bị truyền động được gắn vào một đai ốc được xoay quanh thân có ren để di chuyển nó. Van gốc không cố định được cố định và xoay với bộ truyền động và được luồn vào cổng. Nó có thể có một con trỏ luồn vào trục để chỉ vị trí của van, vì chuyển động của cổng được giấu bên trong van.  Van cổng có thể có đầu bích được khoan theo tiêu chuẩn kích thước mặt bích tương thích với đường ống. Van cổng thường được xây dựng từ gang, thép carbon đúc, sắt dễ uốn, gunmetal, thép không gỉ, thép hợp kim và thép rèn. Van cổng hoàn toàn bằng kim loại được sử dụng trong các buồng chân không cực cao để cách ly các khu vực của buồng.
Nguyên lý hoạt động của van cổng
Van cổng được sử dụng để tắt dòng chất lỏng thay vì điều chỉnh lưu lượng. Khi mở hoàn toàn, van cổng thông thường không có vật cản trong đường dẫn dòng chảy, dẫn đến khả năng chống chảy rất thấp. Kích thước của đường dẫn dòng mở thường thay đổi theo cách phi tuyến khi cổng được di chuyển. Điều này có nghĩa là tốc độ dòng chảy không thay đổi đồng đều với hành trình gốc. Tùy thuộc vào cấu trúc, một cổng mở một phần có thể rung từ dòng chất lỏng.

Van cổng hầu hết được sử dụng với đường kính ống lớn hơn (từ 2 "đến đường ống lớn nhất) vì chúng ít phức tạp hơn để xây dựng so với các loại van khác có kích thước lớn.

Ở áp suất cao, ma sát có thể trở thành một vấn đề. Khi cánh cổng được đẩy vào đường ray dẫn hướng của nó bởi áp lực của môi trường, nó trở nên khó khăn hơn để vận hành van. Van cổng lớn đôi khi được trang bị một đường vòng được điều khiển bởi một van nhỏ hơn để có thể giảm áp suất trước khi vận hành van cổng.

Van cổng không có vòng đệm kín trên cổng hoặc ghế được sử dụng trong các ứng dụng mà việc rò rỉ van không phải là vấn đề, chẳng hạn như mạch sưởi ấm hoặc ống cống.
